Приточная шахта 650 мм

Есть на складе

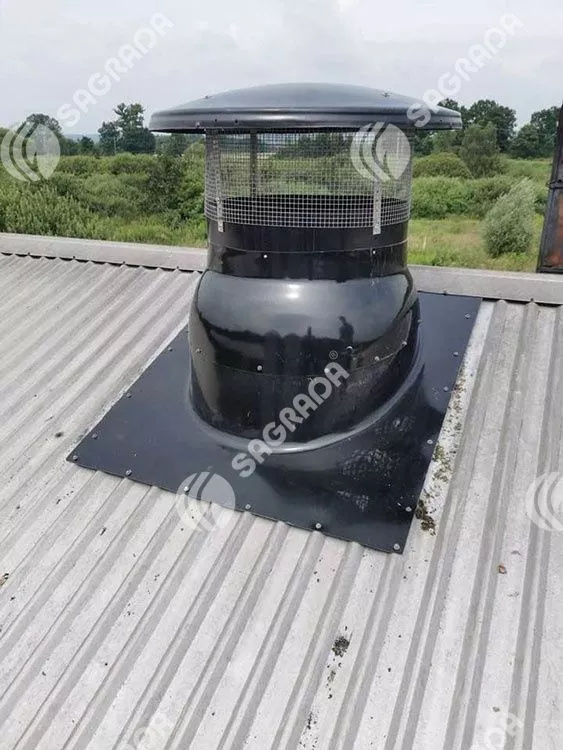

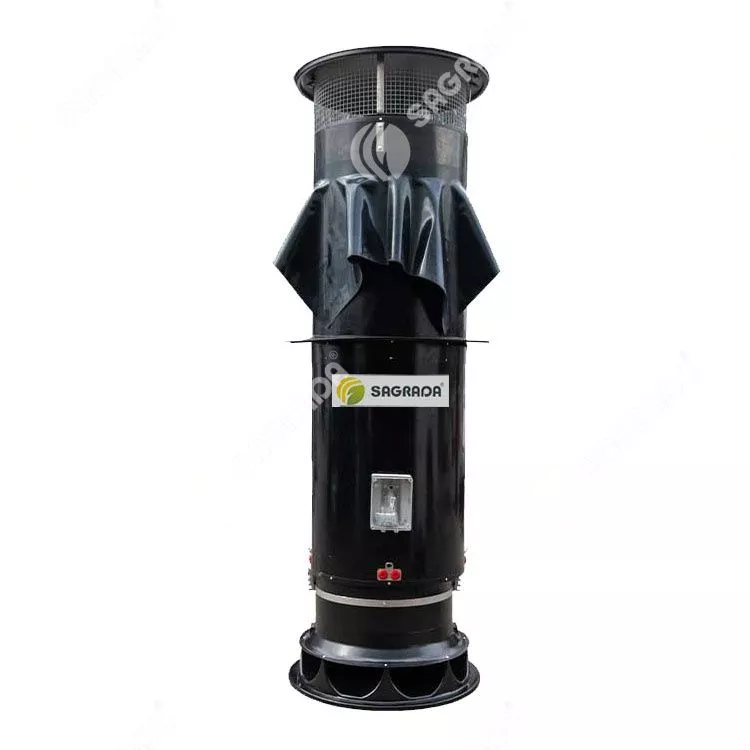

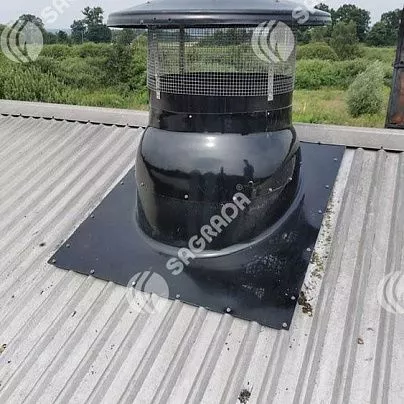

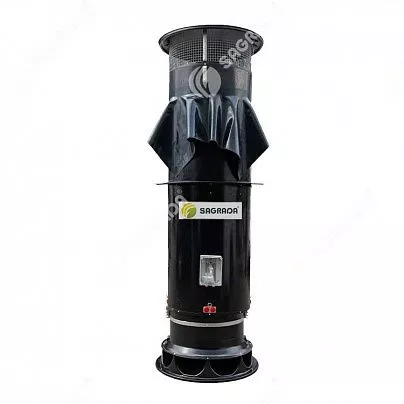

Артикул 4220 - приточная утепленная шахта в комплекте с крышным листом и заслонкой.

Артикул 4221 - приточная утепленная шахта в комплекте с мембраной и заслонкой.

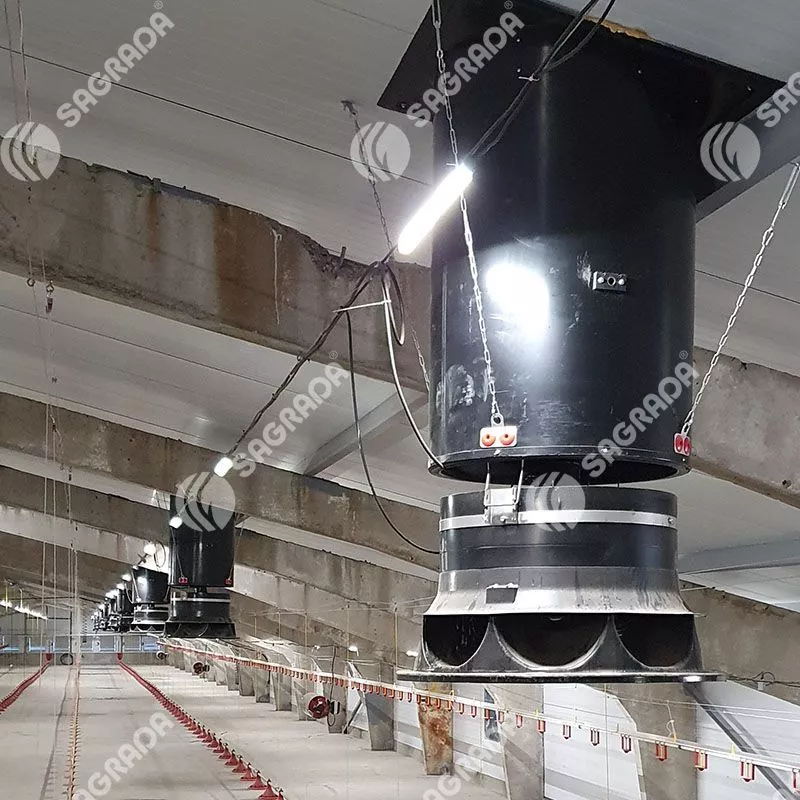

Компания SAGRADA предлагает купить приточные шахты с управляемым клапаном и подвесной секцией подмешивания для вентиляции в птичнике, на свинокомплексе и в других животноводческих помещениях от первого поставщика по выгодной цене!

Параметры

  • Диаметр 650 мм.

  • Утепленная.

  • Производительность вентилятора  12000 м3/ч.

  • Длина 1 м (2 м и более - в сборе с удлинителем).

  • С управляемой заслонкой в комплекте.

  • С подвесной секцией подмешивания воздуха.

Шахта приточная утепленная с рециркуляцией предназначена для использования в системах вентиляции равного давления в животноводческих и птицеводческих помещениях, для принудительного притока свежего уличного воздуха, его предварительного смешивания с теплым внутренним воздухом (рециркуляция) и распределения подготовленного воздуха внутри помещения.

Приточная шахта может быть дополнена :

  • удлинителем для приточной шахты 0,5 м - артикул 4224-01;
  • удлинителем для приточной шахты 1 м - артикул 4224;
  • вентилятором для приточной шахты (питание 400) - артикул 9071;
  • вентилятором для приточной шахты (питание 230) - артикул 9071-01.

Возможности :

  1. Может работать в режиме смесителя вертикального типа.
  2. Позволяет значительно экономить на отоплении в зимние месяцы.

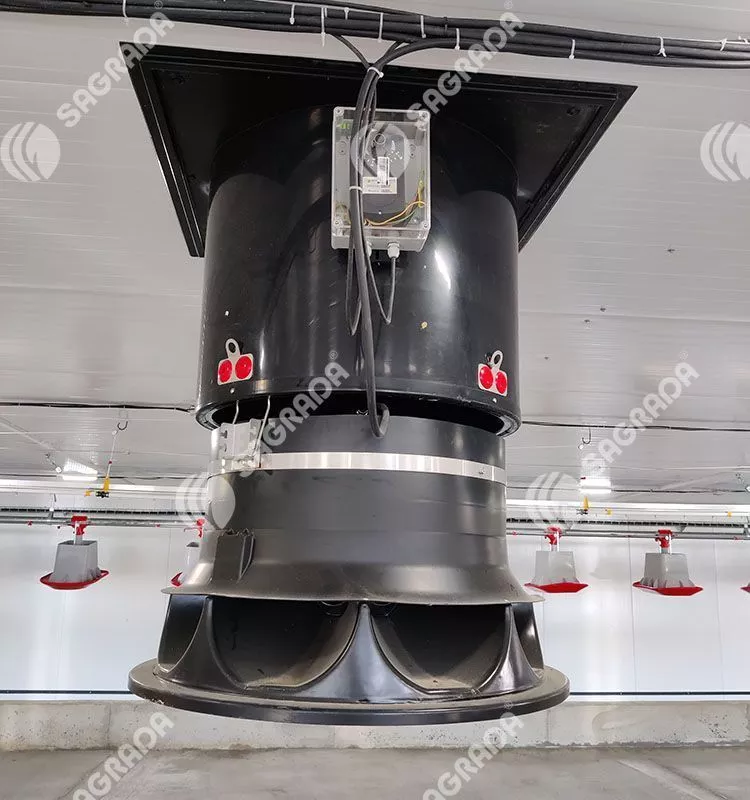

Устройство

Как устроена приточная шахта SAGRADA
Как устроена приточная шахта SAGRADA

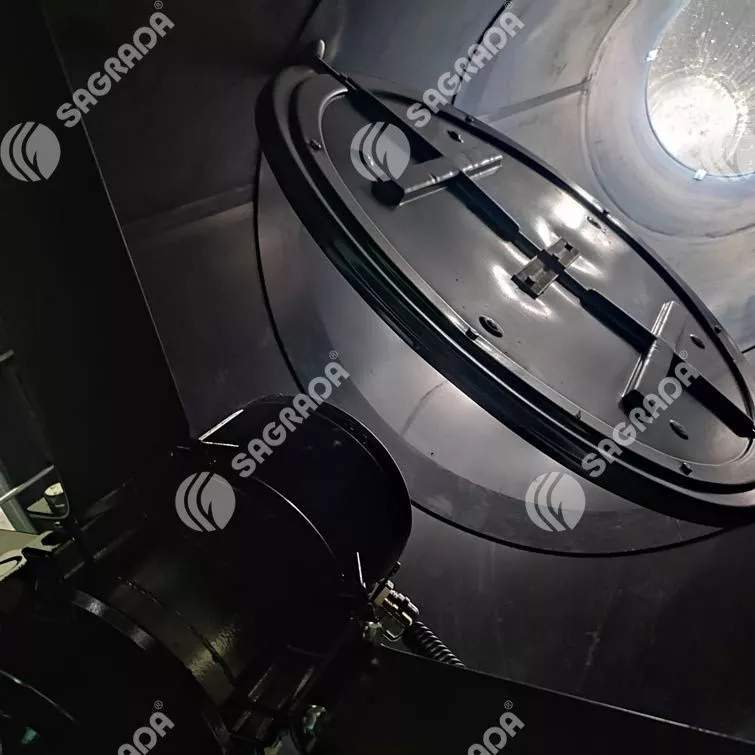

1 - Заслонка с сервоприводом. Регулировка 0...100%.

2 - Окно для подмешивания теплого воздуха.

3 - Регулировка уровня подмешивания теплого воздуха: три уровня - больше / меньше.

4 - Вентилятор. Регулировка 0...100%.

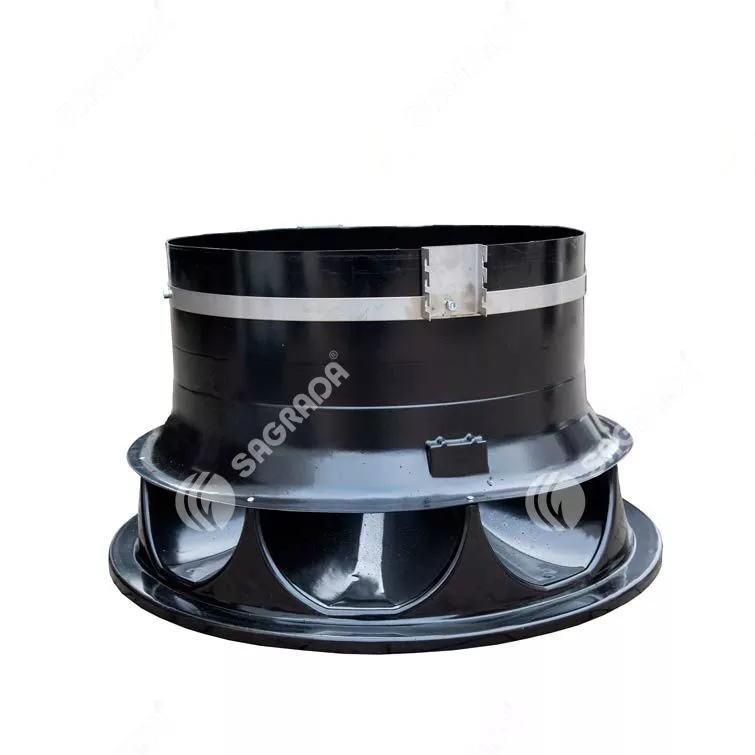

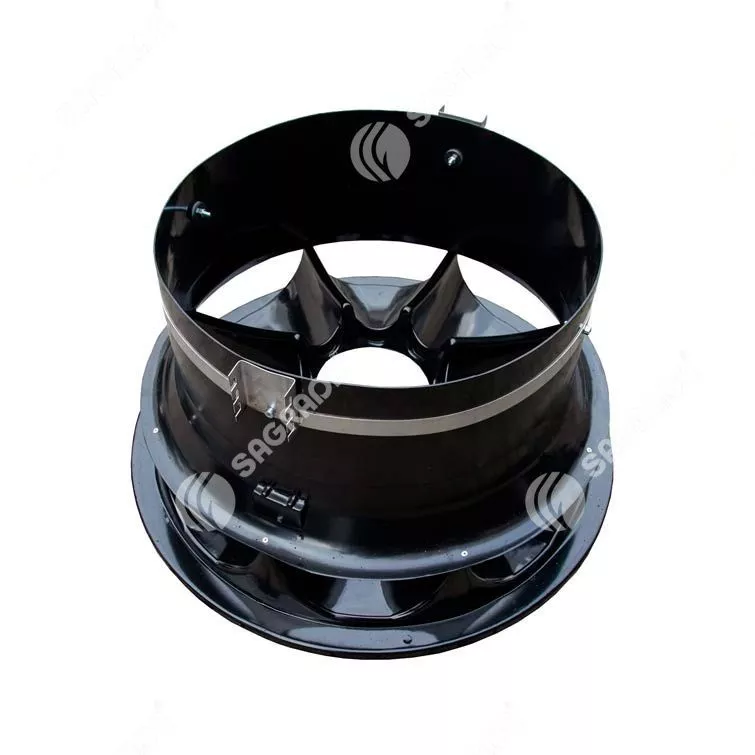

5 - Рассекатель воздуха.

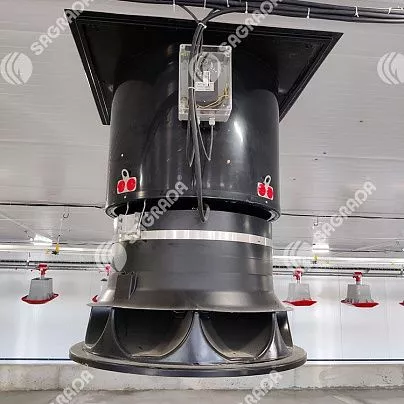

Приточная шахта оснащена вентилятором (4), расположенным в подвесной секции, и поворотной заслонкой (1) в стволе шахты. Вентилятор обеспечивает принудительный приток воздуха и выполняет функцию рециркуляции (смешивание внутри шахты холодного уличного и теплого внутреннего воздуха). Как правило, мощность вентилятора регулируется при помощи специального регулятора оборотов (не входит в комплект), благодаря чему плавно изменяется интенсивность смешивания и радиус распределения воздуха внутри помещения. Поворотная заслонка предназначена для плавного регулирования количества поступающего свежего воздуха и управляется при помощи электрического сервопривода. Распределитель приточного воздуха вентиляционной шахты (5) увеличивает радиус распределения поступающего свежего воздуха.

Для корректной работы всех режимов приточной шахты рекомендуется использовать компьютер микроклимата как управляющее устройство.

В зависимости от времени года и положения заслонки, к приточному воздуху подмешивается разное количество теплого воздуха. Такая схема позволяет значительно экономить на отоплении в зимние месяцы. Кроме основной функции – притока воздуха, шахта может работать в режиме смесителя вертикального типа (забор теплого воздуха вверху помещения и его распределение над животными / птицей).

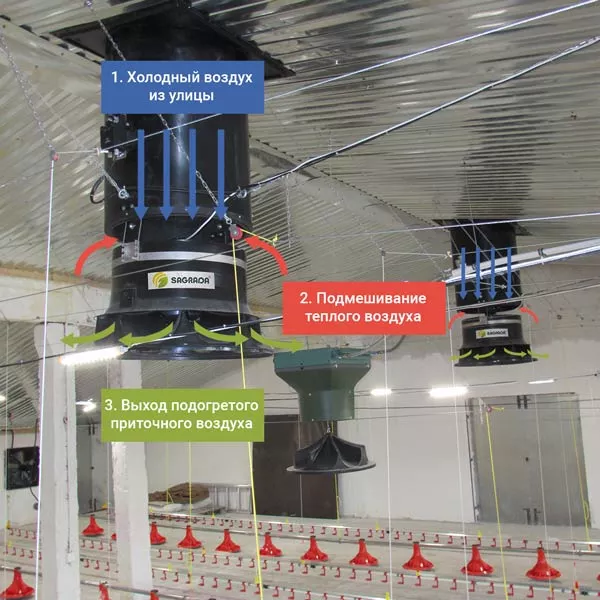

Принцип работы

Как работает приточная шахта SAGRADA
Как работает приточная шахта SAGRADA

1. Вентилятор затягивает в шахту холодный воздух из улицы.

2. За счет давления, созданного вентилятором, в окошко (2) затягивается некоторое количество теплого воздуха из помещения. Теплый и холодный воздух смешивается. Количество подмешиваемого теплого воздуха можно регулировать при помощи трех уровней (3).

3. С помощью рассекателя (5) подогретый приточный воздух распространяется в помещении по большому радиусу.

Основные технические характеристики приточной шахты:

  • Радиус действия шахты 3…9 м.
  • Охватываемая площадь 30…250 м2
  • Диаметр шахты внутренний: 650 мм.
  • Диаметр шахты внешний: 720 мм.
  • Толщина стенки: 35 мм.

Характеристики вентиляторов для приточных шахт


Тип K/3-6/45/230/L K/3-6/45/400/L
Напряж. питания 230V 400V
Мощность 0,37 кВт 0,37 кВт
Скорость вращения 900 об/мин 940 об/мин
Производительность при 0 Па 12000 м³/ч 12000 м³/ч
Номинальный ток 2,7А 1,4А

Гарантия 12 месяцев.

Online поддержка на весь период эксплуатации.

Быстрое сервисное обслуживание за счет большого собственного склада. Вам не придется ожидать доставку необходимой детали 2-3 месяца из Европы, тысячи позиции находятся в наличии на складе SAGRADA.
