Гибкие шнеки

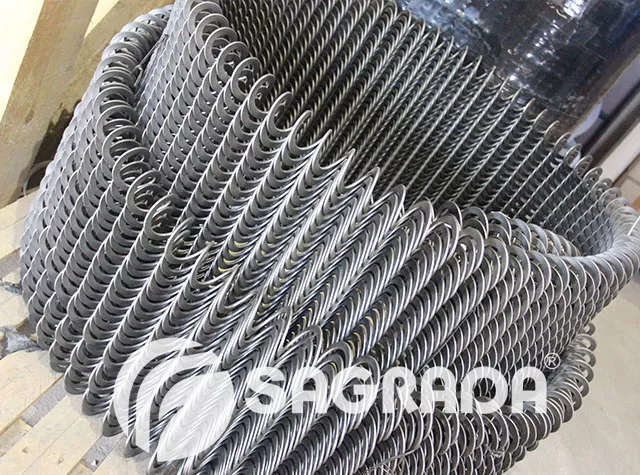

При транспортировке сыпучих продуктов по сложной траектории удобно использовать гибкие спиральные транспортеры. Когда необходимо обеспечить движение сыпучих материалов по изогнутому направлению, применяют гибкие безосевые шнеки, в том числе и в животноводстве для транспортировки кормов из бункера на линии кормления.гибкие шнекиГибкие шнеки для комбикорма подходят исключительно для малоабразивных и легких сыпучих материалов с низкой влажностью. Быстро собираются и разбираются. Сыпучие материалы можно выгружать из нескольких точек.

Описание и принцип работы спиральных шнековых транспортеров

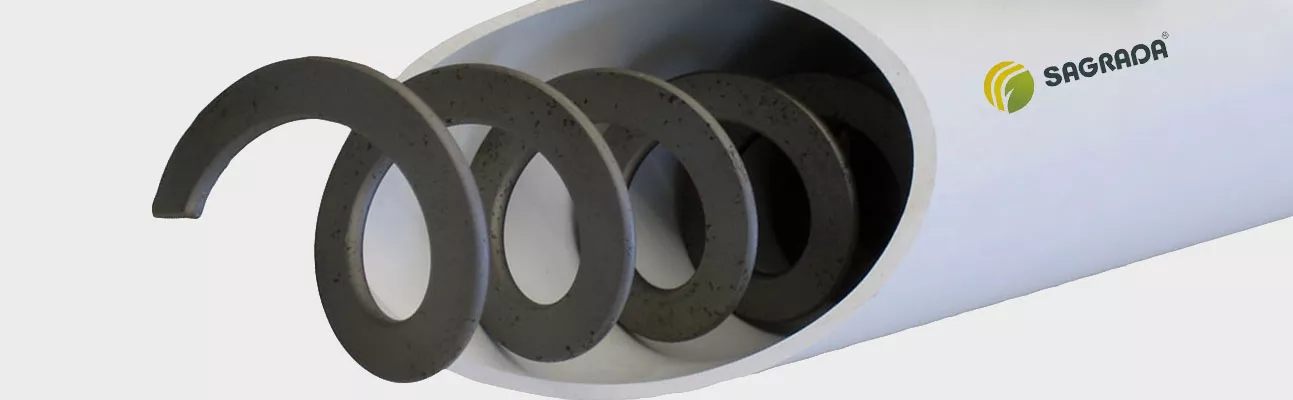

Гибкие безосевые шнеки для кормов работают по тому же принципу, что и классические спиральные транспортеры. Внутри корпуса вращается спираль, перемещающая сыпучую продукцию из загрузочного бункера к месту выгрузки.

Спираль вращается в закрытой трубе, перемещая сыпучий материал по ней. Спираль в гибких шнековых транспортерах для сыпучих продуктов изготовлена таким образом, что при правильно заданной скорости движения не меняется гранулометрические показатели продукции. Спираль постоянно контактирует с транспортируемой продукцией, поэтому она должна обладать высокой степенью износостойкости, но в то же время быть достаточно гибкой.

Из чего состоит система

шнековый транспортер

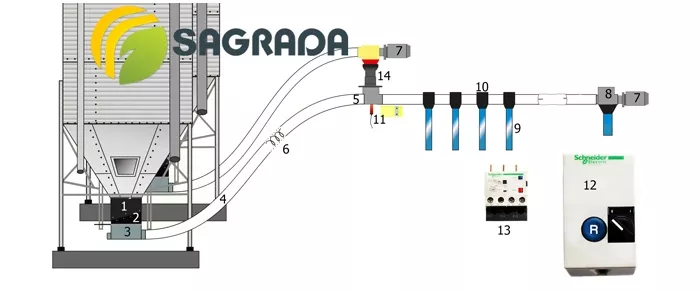

Гибкий шнековый транспортер для комбикорма состоит из следующих деталей (смотрите нумерацию на схеме):

  1. Фланец универсальный к бункеру

  2. Приемная воронка для бункера пластиковая

  3. Поддон металлический для бункера

  4. Поворотный угол (колено) 45°

  5. Корзина для бункера

  6. Спираль для шнека

  7. Мотор-редуктор для подачи корма из бункера
  8. Выгружной узел с валом

  9. Телескопическая отводная труба

  10. Тройник (выходной оголовок)

  11. Датчик уровня корма

  12. Пускатель

  13. Тепловое реле

  14. Дополнительный поддон

  15. Корзина для бункера

Производительность безосевых шнеков

Гибкий шнек, Ø 38 мм 60 мм 71 мм 95 мм
Труба ПВХ, Ø 55 мм 75 мм 90 мм 125 мм
Производительность системы (редуктор i=1:3,94) 520 кг/ч*
1300 кг/ч*
2400 кг/ч*
6500 кг/ч*
Производительность системы (редуктор i=1:2,95)    700 кг/ч*
1750 кг/ч*
3200 кг/ч*
8700 кг/ч*

* - гарантируется для комбикорма, крошки или гранул ø3-4 мм. с плотностью не менее 0.65 кг/м3 при горизонтальном монтаже нижнего поддона, полностью открытой заслонке, с одним уличным бункером (не «Тандем»), с ограничителем потока установленным на максимальную шнековую подачу сыпучих материалов;

- с диаметром гранул ˃5 мм, при монтаже нижнего поддона под углом 30°, установленным ограничителем потока или в тандемной линии с двумя бункерами, производительность уменьшается на 20…30%

Преимущества гибких шнековых транспортеров

  • не имеют зон застаивания продуктов, поскольку спираль не имеет промежуточных опор;
  • бесшумная работа – спираль почти не касается стен трубы;
  • подача на наклонах и изгибах;
  • отсутствие пыли, поскольку транспортер имеет полностью закрытую конструкцию;
  • обеспечение разной конфигурации трассы;
  • простая конструкция, а соответственно и быстрый монтаж;
  • низкие затраты;
  • возможность быстрого очищения при необходимости;
  • низкое энергопотребление.

При выборе гибкого шнека (спирального конвейера) для сыпучих продуктов следует в первую очередь учитывать, для каких именно материалов он будет использоваться. Также важно обратить внимание на его производительность, исходя их размера спирали, на объем трубопровода, скорость вращения и угла наклона спирали.

Гибкие шнеки

Ассортимент шнековых спиральных транспортеров

На складе компании SAGRADA всегда в наличии гибкие шнеки для подачи корма. Вы можете купить гибкий шнековый транспортер следующих размеров:

  • диаметр 36 мм для трубы из оцинк. стали 45 мм;
  • диаметр 38 мм для трубы ПВХ 55 мм;
  • диаметр 60 мм для трубы ПВХ 75 мм;
  • диаметр 71 мм для трубы ПВХ 90 мм;
  • диаметр 95 мм для трубы ПВХ 125 мм.

А также в наличии спирали для линии кормления 36 мм для оцинкованной трубы 45 мм.

О компании

Компания «САГРАДА» поставляет гибкие шнеки и другое оборудование для животноводства и птицеводства для хозяйств России, Казахстана, Беларуси, Узбекистана и других стран СНГ. Вся продукция, которая представлена в каталоге, есть в наличие на складе, что позволяет быстро доставить ее по адресу заказчика.
