SAGRADA модернизировала систему микроклимата на бройлерной площадке в Узбекистане

Технический аудит

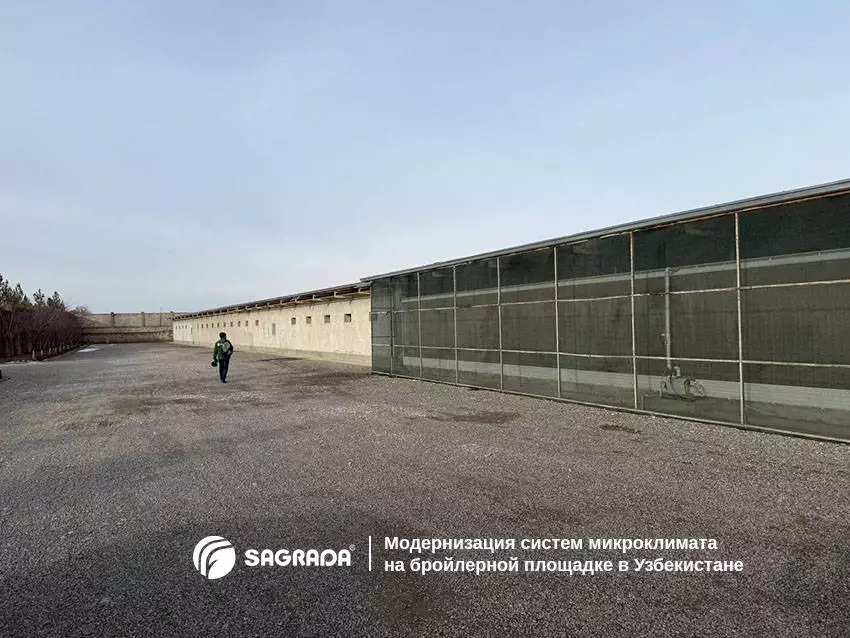

Данные объекта

• Тип птицы: бройлеры.
• Размер корпуса: 18×96 м.
• Площадь корпуса: 1728 м².

Причиной модернизации стали проблемы при выращивании бройлеров: нестабильный микроклимат, зональность, переувлажнение подстилки и неравномерное распределение птицы по корпусу – как в холодный период, так и в жаркое время года. Плюс одна из важнейших причин — это необходимость управления микроклиматом в полу-ручном режиме и постоянных корректировках в работе компьютера, что негативно сказывалось на результате.

Собственник обратился в компанию SAGRADA для проведения технического аудита. Проверка показала, что основные проблемы были связаны не с отдельными единицами оборудования, а с ошибками в проектировании и логике работы системы микроклимата.

В ходе аудита были выявлены следующие проблемы:

• ошибки в расчётах количества оборудования;
• неправильная компоновка минимальной и туннельной вентиляции;
• расчёт туннельной вентиляции только по воздухообмену без учёта скорости движения воздуха;
• управление микроклиматом без учёта наружной температуры и влажности;
• отсутствие датчика CO₂
• отсутствие датчика разрежения воздуха, без которого невозможно правильно настроить работу вентиляции;
• неэффективное распределение воздушных потоков внутри корпуса.

Подобные случаи, к сожалению, очень часто встречаются и показывают следующее: проблемы микроклимата не всегда связаны с недостаточной производительностью оборудования. Во многих случаях причиной становятся ошибки в расчетах, аэродинамике и логике работы системы.

По итогам аудита специалисты SAGRADA подготовили подробный анализ существующих несоответствий и предложили варианты их устранения.

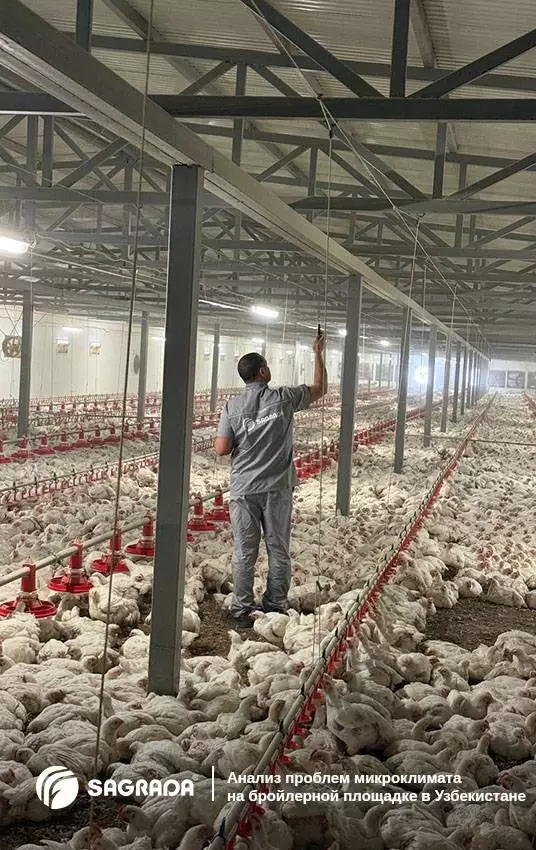

Анализ проблем на площадке

Несмотря на относительно новый возраст здания, на объекте уже накопился ряд проблем, которые напрямую влияли на условия содержания птицы и производственные показатели.

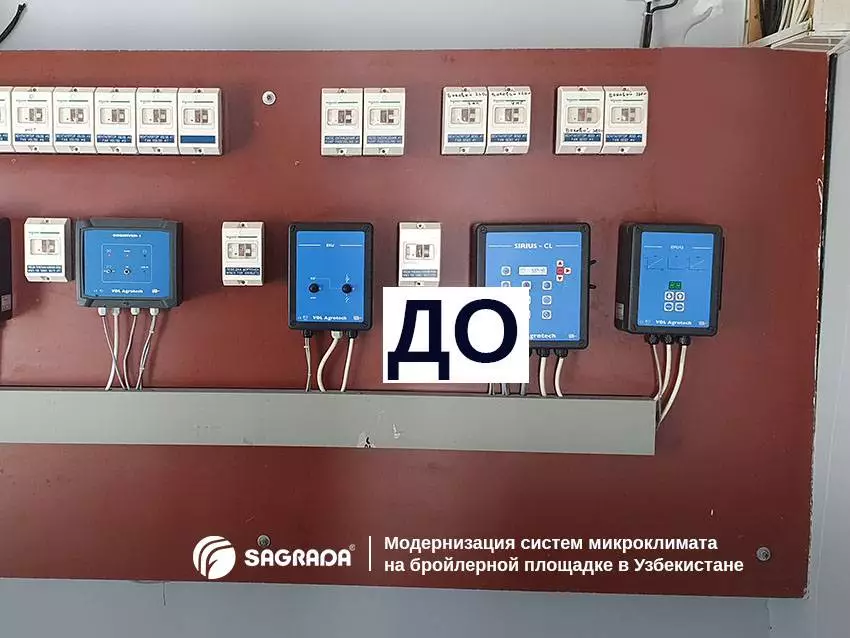

В цеху отсутствовала система минимальной вентиляции, критически важная для выращивания молодняка. Управление микроклиматом выполнялось с помощью компьютера с ограниченным функционалом и элементами ручного управления, что не позволяло быстро реагировать на изменения условий внутри корпуса.

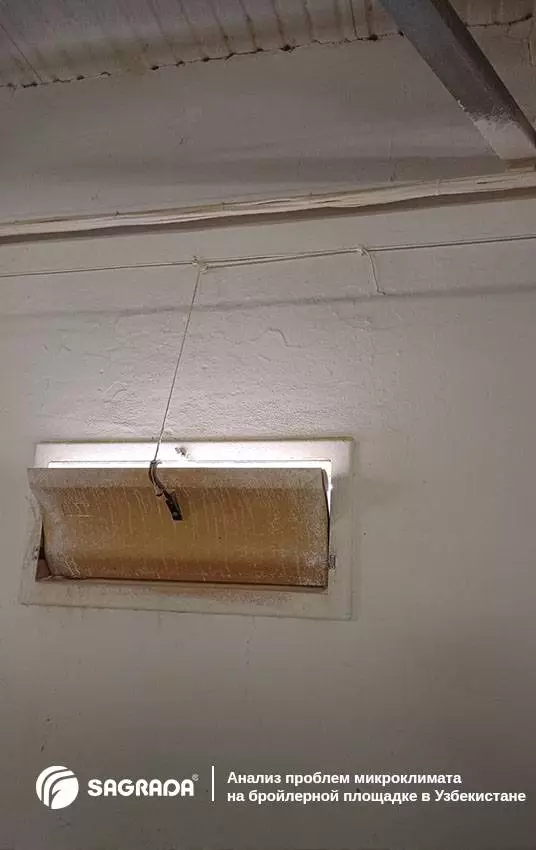

Дополнительные сложности создавали ошибки в проектировании вентиляции. Недостаточное количество вытяжных вентиляторов снижало эффективность туннельного режима, а используемые приточные панели с вертикальным открытием формировали неправильный воздушный поток: воздух резко направлялся в потолок, затем опускался вниз непосредственно на птицу и подстилку.

Это приводило к ряду последствий:

• птица избегала отдельных участков корпуса;
• подстилка переувлажнялась;
• возникали зоны неравномерного микроклимата;
• возрастал риск простудных заболеваний;
• происходила миграция поголовья внутри корпуса.

Цели и задачи проекта

Ключевой целью проекта стало создание рабочей схемы микроклимата, максимально сохранив действующее оборудование. Такой подход позволил избежать лишних затрат и провести модернизацию точечно — только там, где это действительно было необходимо.

По результатам технического аудита специалисты SAGRADA определили ключевые задачи проекта и предложили пути их решения:

• создать равномерный микроклимат по всей площади корпуса;
• усовершенствовать систему минимальной вентиляции;
• устранить зоны повышенной влажности и миграцию птицы;
• адаптировать существующее оборудование под автоматическое управление;
• обеспечить стабильную работу систем в условиях жаркого климата;
• установить современный компьютер для автоматического управления микроклиматом с учетом внешних погодных условий;
• установить удаленный доступ к компьютеру с разделением ролей;
• выполнить модернизацию в максимально сжатые сроки.

Какие решения были реализованы

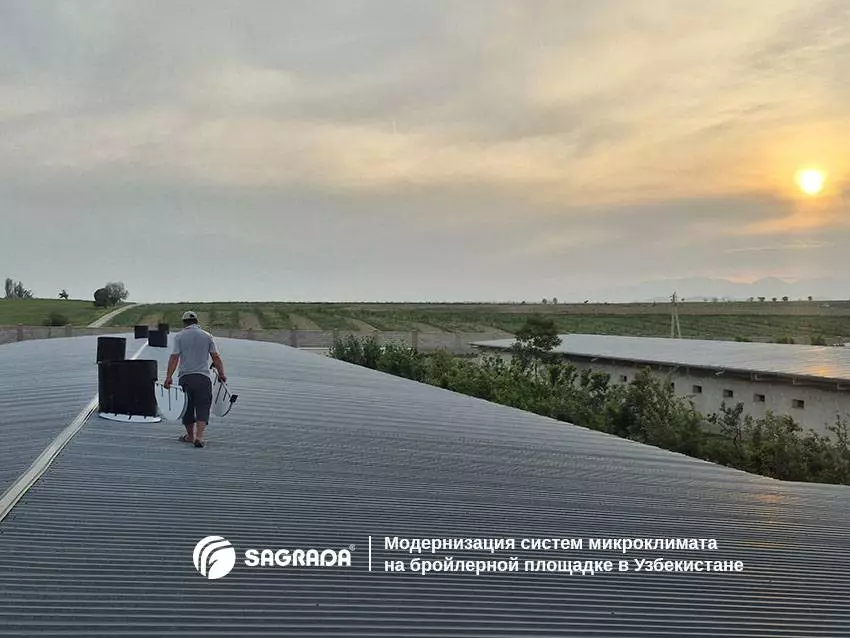

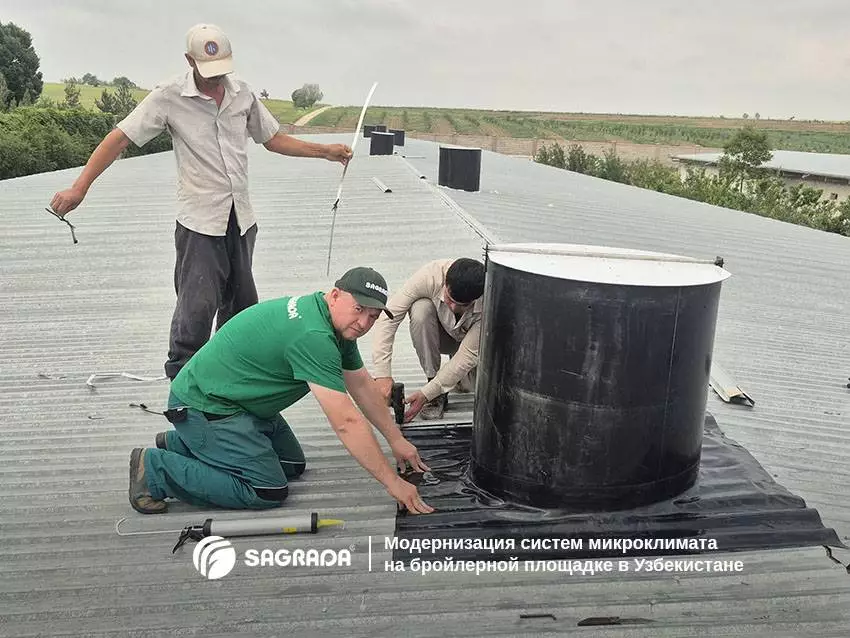

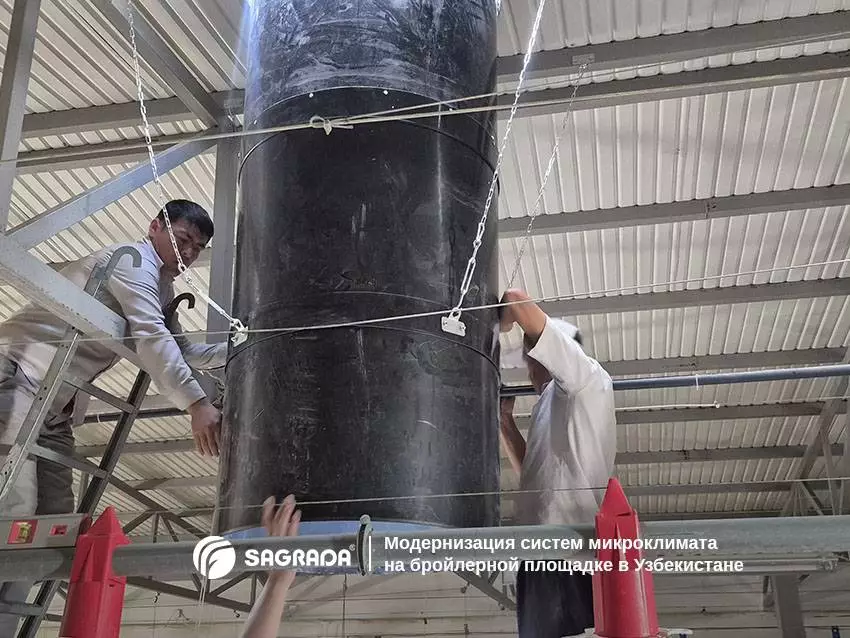

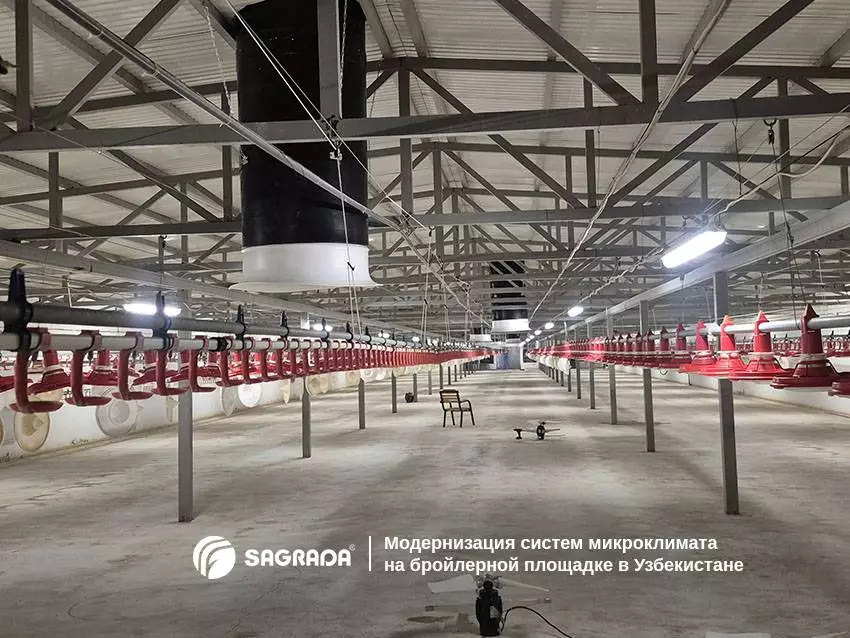

Решения подбирались с учётом климатических особенностей региона, существующего оборудования и технических ограничений объекта. Для устранения проблемы минимальной вентиляции были внедрены вентиляционные шахты с вытяжными вентиляторами. Это позволило обеспечить правильный воздухообмен на ранних этапах выращивания бройлеров.

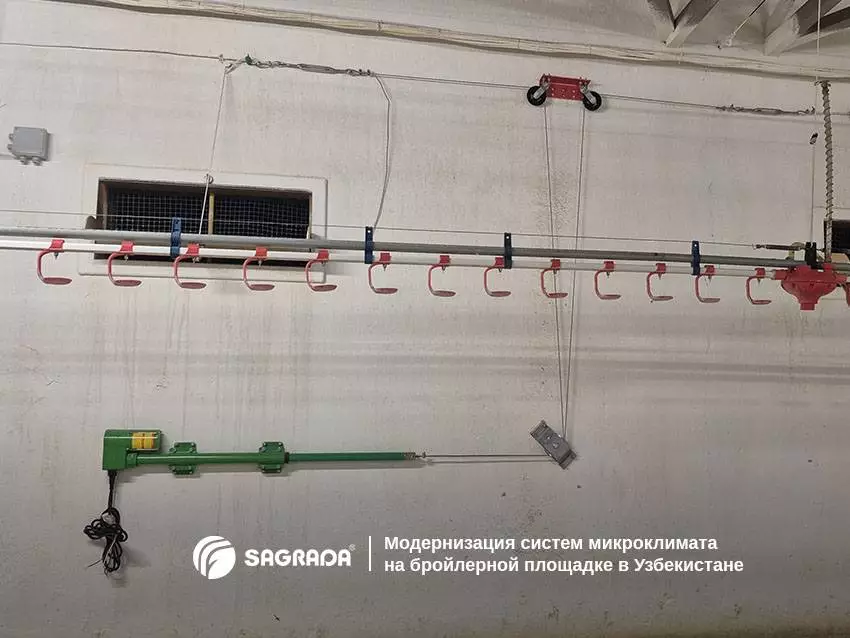

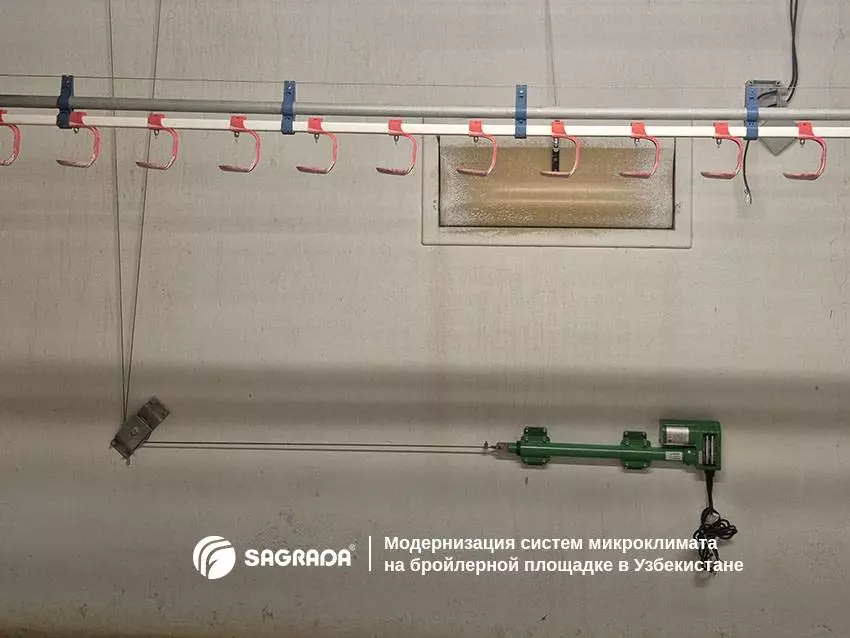

Для управления боковыми приточными форточками вместо одного механизма установили отдельные линейные сервоприводы. Такое решение позволило добиться синхронного открытия форточек на одинаковое расстояние по всей длине корпуса и повысить надёжность системы.

Также специалисты изменили расположение вытяжных вентиляторов в системе туннельной вентиляции. Дополнительно объект был оснащён:

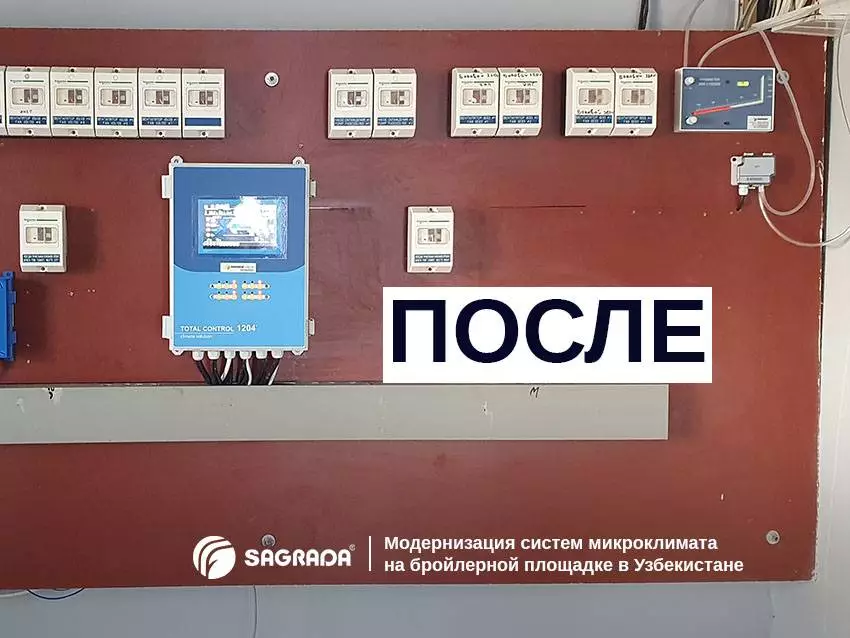

• современным компьютером управления микроклиматом ТС1204+;
• наружным датчиком температуры и влажности;
• датчиком разрежения воздуха;
• датчиком CO₂;
• внутренними датчиками температуры и влажности;

Все элементы были объединены в единую систему автоматического управления.

Отдельное внимание специалисты уделили конструкции приточных панелей. Используемые на объекте откидные панели с вертикальным открытием не соответствовали технологическим требованиям для эффективной работы туннельной вентиляции. Специалисты SAGRADA дали рекомендацию заменить их на приточные жалюзи с горизонтальным направлением потока воздуха. Такой подход позволяет правильно распределять воздушные массы и избегать локального воздействия воздуха на птицу и подстилку.

Результат после запуска

Уже на этапе пусконаладочных работ были получены первые результаты:

• сформирован стабильный микроклимат по всему объёму корпуса;
• обеспечен плавный переход между режимами вентиляции;
• скорость воздуха в туннельном режиме составила более 2,5м/с;
• устранены зоны повышенной влажности;
• обеспечено равномерное распределение воздушных потоков;
• все системы переведены в автоматический режим;
• реализована возможность удалённого мониторинга и управления.

Этот проект ещё раз подтвердил: даже современные системы не дадут результата, если вентиляция рассчитана неверно, воздушные потоки распределены некорректно, а оборудование работает отдельно друг от друга.
